美しい道具たちー西陣織ー

杼(ひ)シャトル

前回は経糸(たていと)の道具である「ちきり」のお話でした。
今回は緯糸(よこいと)のお話です。

織機で生地を織るには、先ず何本もの経糸を均等にそして水平に並べたもの(「ちきり」に巻き付けます)をセットし、経糸を上下にクロスさせ開口部を作ります。

画像に alt 属性が指定されていません。ファイル名: A-108-1200x800.jpg
経糸をセットした様子

その隙間(杼口、ひぐち、shed)に杼(ひ)またはシャトルとよばれる緯糸を収めたものを投げ入れたり反対側から手ですくい取ったりして、左右一方の端から反対側の端まで通して織っていきます。

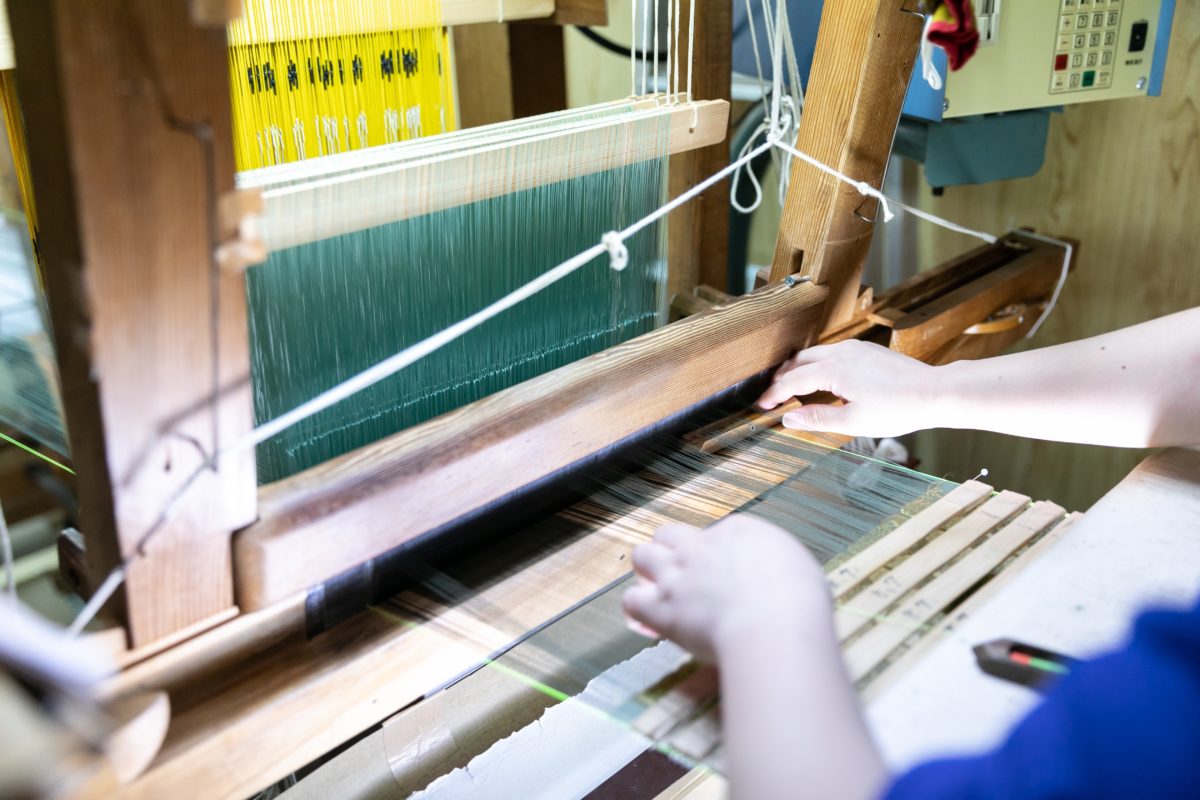

杼を投げ入れている様子


現在では大量生産のために、高速に往復運動させるには技術的な限界があつたシャトルを無くし、気体や液体の噴流とともに片方向に飛ばすシャトルレス織機(無杼織機、むひしょっき)が発明され、高速で大量に安価で生産することが可能になりました。これにより大量生産の現場においてシャトルが利用されることはなくなりましたが、伝統的な西陣の地では今も大切に手仕事に特化した製織をしています。

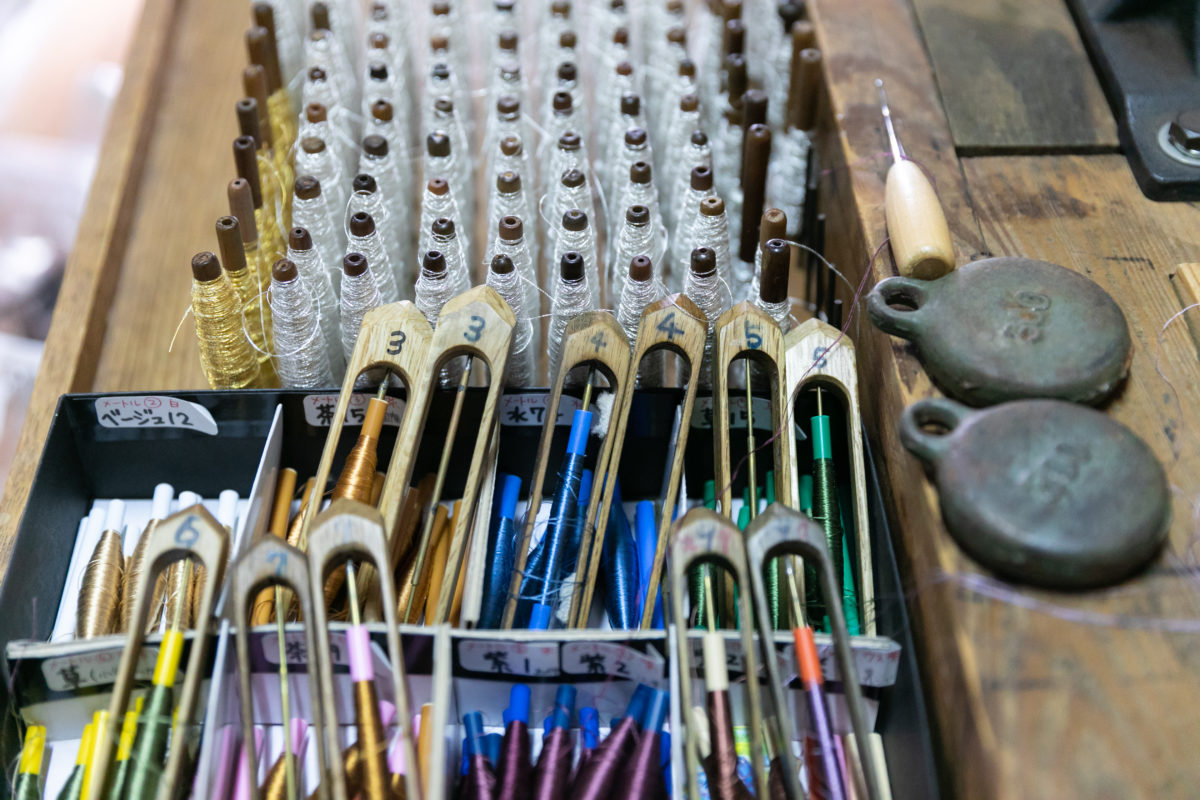

手織り用の杼と管(くだ)

杼には様々な種類があります。どれも先端は基本的には尖っていて、平らな舟型形をしています。その舟形の胴部の空所に、緯糸をボビン(西陣では管(くだ)収め、中央の細い穴から糸を引き出し、縦糸の間を左右にくぐらせ製織します。もとは両手を用いて布の端から端へ渡されてきた杼でしたが、手織りの作業をより簡便なものとするために、杼を飛ばす「飛び杼」(とびひ)が発明され、片手で紐を握り上下に引くなどするだけで遠くまで飛ばせるようなものや、より速く、経糸の上をスムーズに走らせるため、下面に木製のローラーをつけたものになりました。

日本の杼は糸の通し方や織る布の種類に合わせて、縫い取り杼、すくい杼、投げ杼、弾き杼、綴織の地用の杼、細幅用の杼に大別されます。

機械織の杼
下から管 管に緯糸を巻き付けたもの 管をセットした杼
上から 手機の柄を出すための子杼
下は左右に管をセットし中央で糸をあわせて使用する杼

また、シャトルは「往復するもの」の代名詞でもあり、シャトルバスやシャトルサービス、スペースシャトルといった語の「シャトル」は、この機織りに利用するシャトルからの派生であるのも面白いですね。
